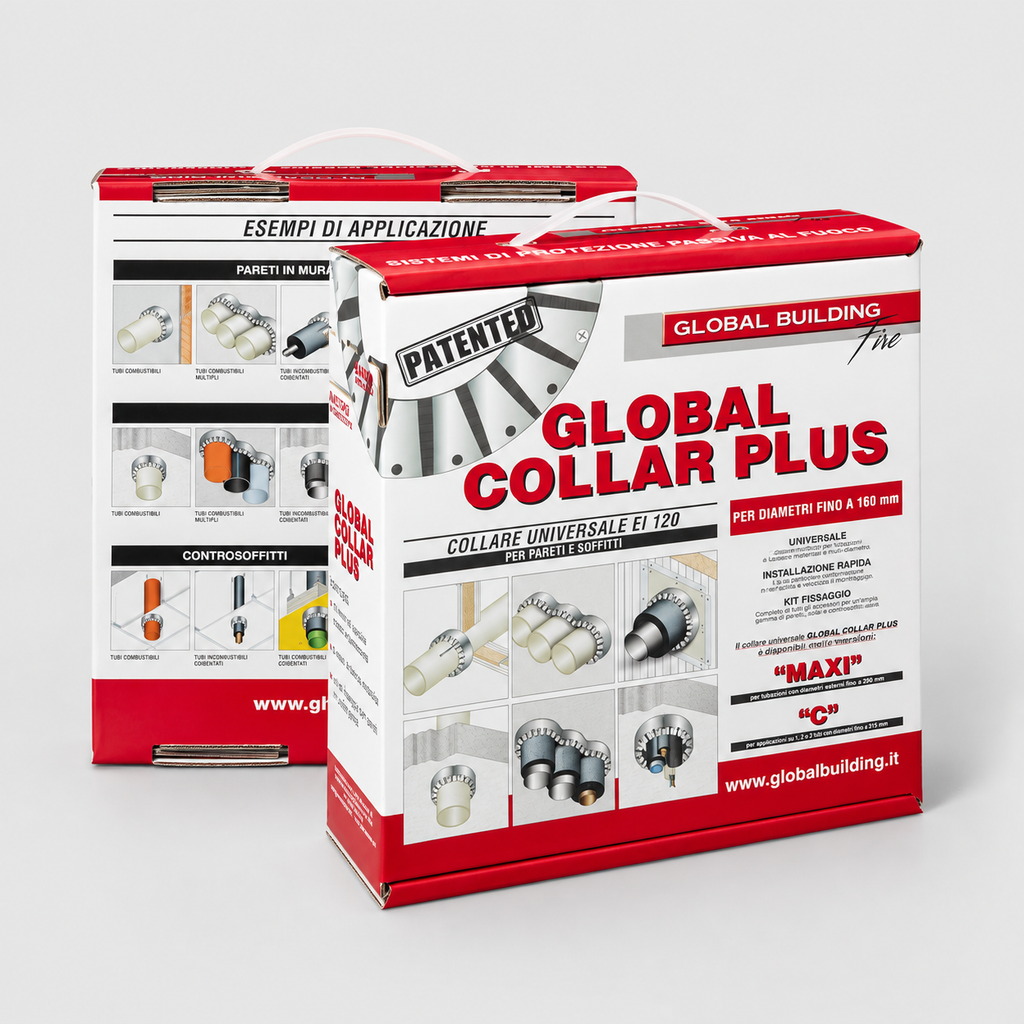

GLOBAL BUILDING GLOBAL COLLAR PLUS è un sistema universale antifuoco progettato per la protezione degli attraversamenti di tubazioni attraverso pareti, solai e controsoffitti, garantendo una resistenza al fuoco fino a EI 120.
La particolare configurazione senza alette di fissaggio, protetta da brevetto, consente di ridurre al minimo gli ingombri e rende il sistema particolarmente versatile nelle applicazioni in cui lo spazio disponibile attorno all'attraversamento è limitato.
GLOBAL COLLAR PLUS è indicato per la protezione di tubazioni combustibili in PVC, PE e PP, oltre a tecnopolimeri e tubazioni multistrato come PE-X-Al, PE e PP-R, sia coibentate che non coibentate. Può inoltre essere utilizzato su tubazioni in rame e acciaio coibentate e su tubazioni combustibili contenenti cavi elettrici.

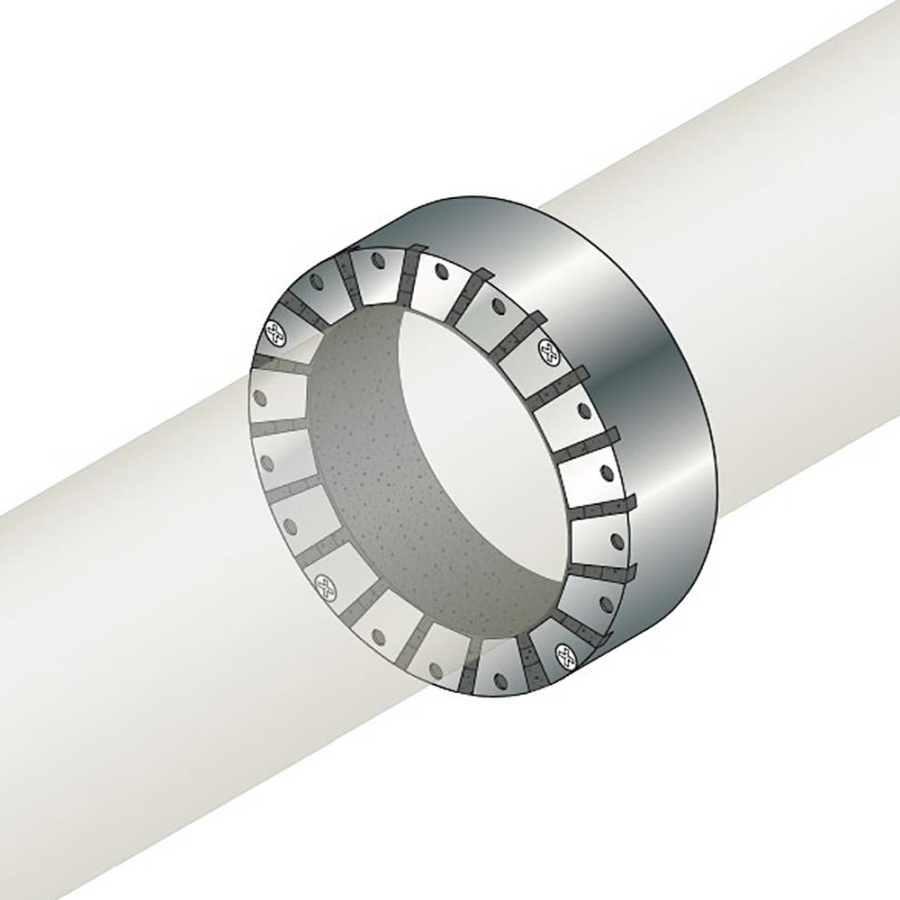

Il sistema è costituito da un nastro intumescente da avvolgere in più strati attorno alla tubazione e da una banda metallica esterna che racchiude il materiale intumescente e permette il fissaggio del collare al supporto.
In caso di incendio, il materiale intumescente reagisce all'aumento della temperatura espandendosi e contribuendo alla chiusura dell'apertura lasciata dalla tubazione, contrastando la propagazione di fiamme e calore attraverso l'elemento di compartimentazione.
Installazione semplice e rapida

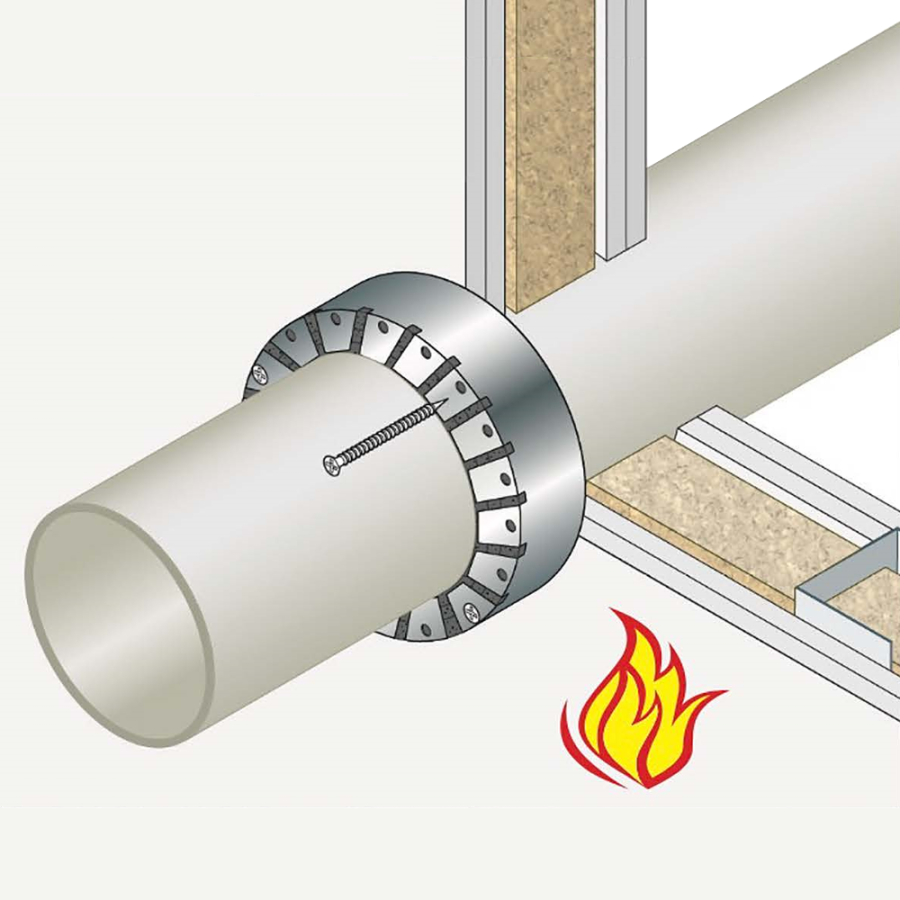

GLOBAL COLLAR PLUS viene applicato sul lato esposto al fuoco. Su pareti in cartongesso il fissaggio può essere effettuato mediante viti autoperforanti fosfatate, senza necessità di utilizzare barre filettate passanti. Per applicazioni su pareti in muratura è consigliato l'impiego di turboviti senza tassello.
Principali applicazioni:
-
Tubazioni combustibili: pareti, solai, controsoffitti e monopanel;
-
Fasci di cavi: solai e monopanel;
-
Fasci di tubi misti: pareti, solai e monopanel.
Sequenza di montaggio:
- Tagliare la quantità necessaria di nastro intumescente e banda metallica secondo le tabelle di installazione previste dal produttore.
- Avvolgere il nastro intumescente attorno alla tubazione rispettando il numero di strati previsto per la specifica applicazione.
- Avvolgere la banda metallica attorno al nastro intumescente, sovrapponendo i bordi di almeno un'aletta forata.
- Fissare il collare al supporto utilizzando il sistema di fissaggio previsto per la tipologia di parete.
Caratteristiche principali:
- Sistema universale di protezione antifuoco per attraversamenti;
-
Resistenza al fuoco fino a EI 120;
- Design brevettato senza alette di fissaggio;
- Ingombro ridotto;
- Nastro intumescente multistrato con banda metallica esterna;
- Adatto a numerose tipologie di tubazioni combustibili e tecnopolimeri;
- Utilizzabile anche con tubazioni metalliche coibentate;
- Adatto a pareti, solai, controsoffitti e sistemi monopanel, secondo la configurazione prevista;
- Installazione rapida e versatile.
GLOBAL BUILDING GLOBAL COLLAR PLUS rappresenta una soluzione professionale per la compartimentazione antincendio degli attraversamenti impiantistici, particolarmente indicata quando sono richiesti ingombri contenuti, versatilità di applicazione e protezione fino a EI 120.
La configurazione, il numero di strati di materiale intumescente, il diametro massimo ammesso e il sistema di fissaggio devono essere scelti in funzione della specifica applicazione e secondo le tabelle, le certificazioni e le istruzioni tecniche del produttore.
